次は雌ネジ作成に取り掛かります！
最初の原点設定等は全く同じなので…割愛させていただきます。
原点設定の方法はコチラから
ClickMillを開きます。
雄ネジ作成方法同様、正円の穴を掘った後に、ネジ山を切削していきます。
雄ネジの外径が20㎜。ネジ山の高さが２㎜の為、谷の径が16㎜。雌ネジの内径16㎜の穴を彫ります。
深さとツールアップを入力。
ツール”CPR2060-42″を選択。
材料”木”を選択。
今回は穴掘り作業で切削面が狭いので送り速度を少し遅くしてみました。

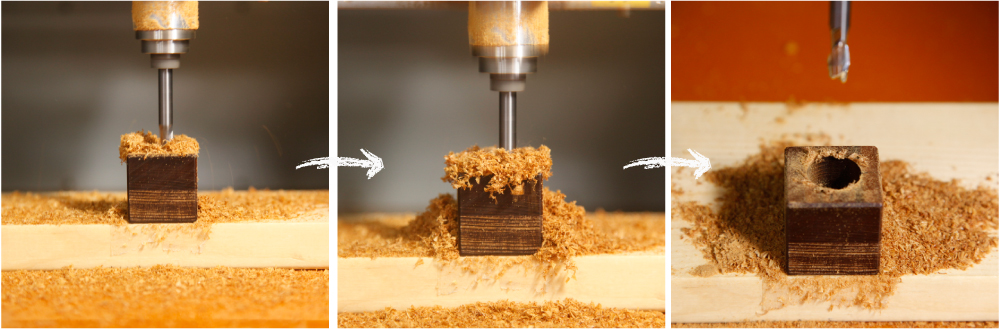

切削!!!!
出来ました!!!
と言いたいところですが、今回は雄ネジが入りやすいように、雌ネジの入り口にガイドを作ってあげます。
外径20㎜、深さは3㎜ぐらいで十分でしょうか。
同じ設定で…
切削!!!!
ガイドも完成。
Clickmill穴あけで雌ネジの穴は完成したので次はねじ溝を切削します。
オーダーで作成していただいたネジ用のエンドミルに交換します 。
と、こちらも再び設定等は全く同じなので…割愛させていただきます。
NCコードの原点設定方法はコチラから。
“加工”を押して、NCコードを読み込みます。
今回は4度に分けて0.5ｍｍずつ切削していきたいと思います。
“出力”
切削!!!!

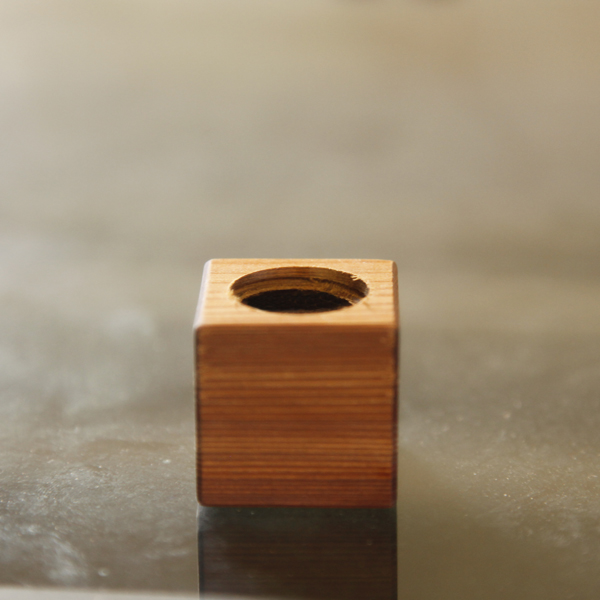

雌ネジ完成!!
ということで、キュッとまわしてみませう…。
雌ネジの方も進化を遂げておりまして、ネジらしく六角に切削してみました。

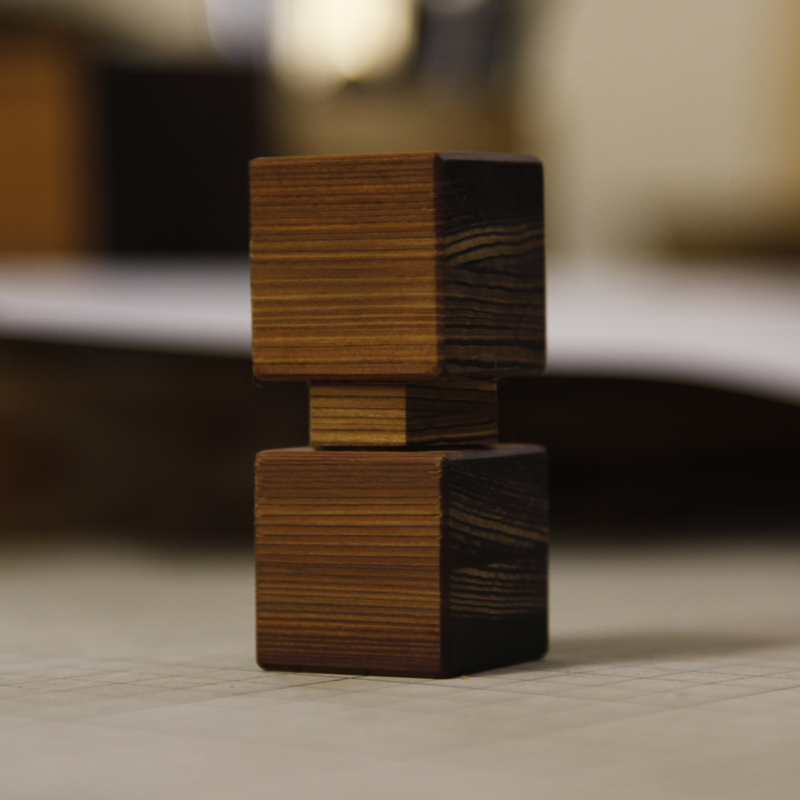

と、こんな感じでひとまず完成です。
